Vlastné Dvojradové vačkové valčeky Výrobcovia, dodávatelia

Dvojradové vačkové valčeky

Kategórie

Dvojradové vačkové valčeky

S protiprachovými krytmi na oboch stranách
S kontaktnými tesneniami na oboch stranách

Dizajnové varianty
Klietka
Tolerancia
Vnútorné preverenie

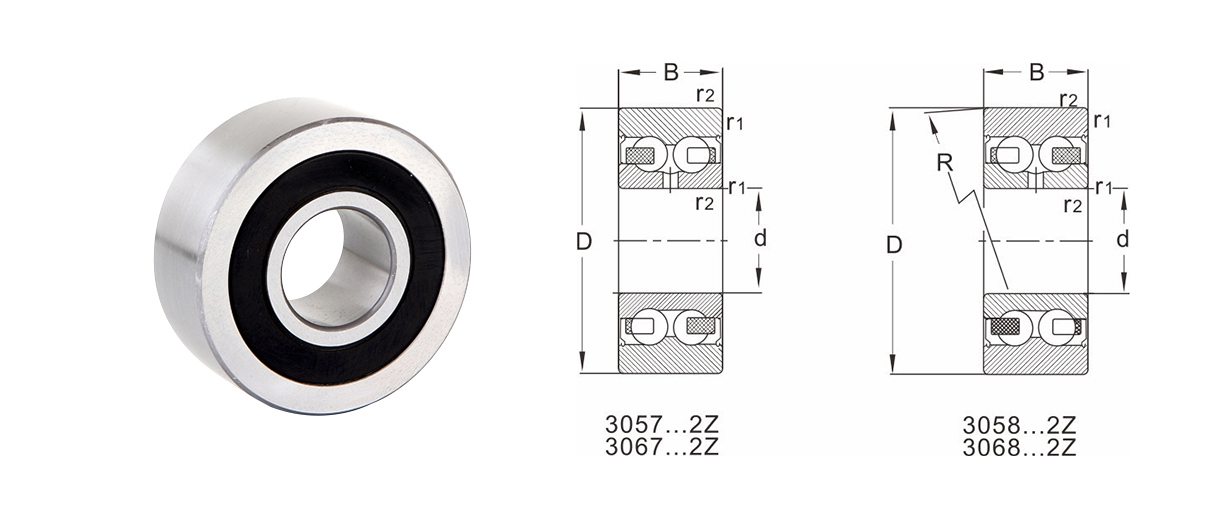

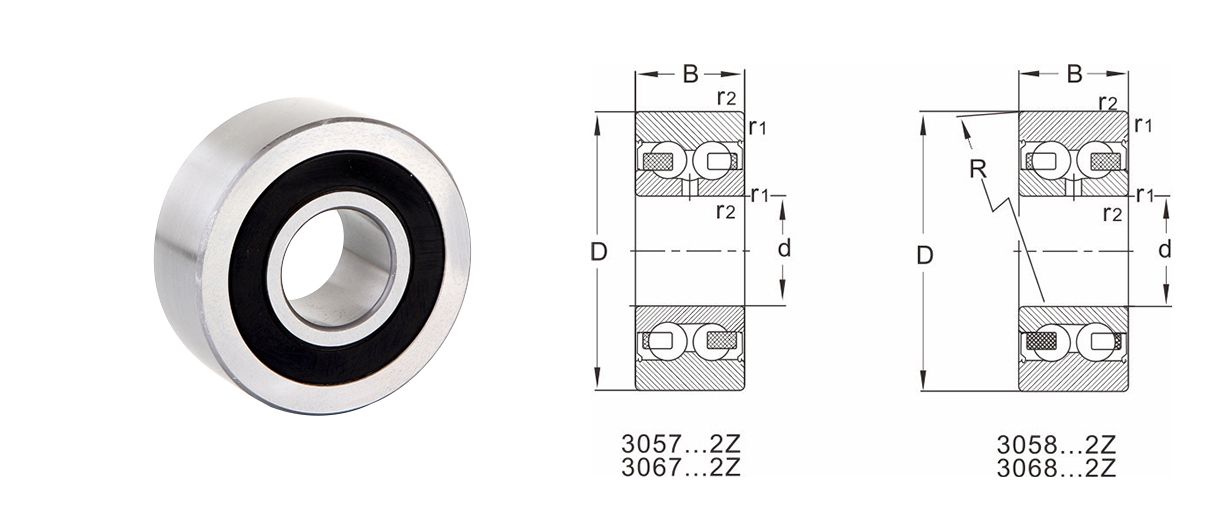

Dvojradový guľový valec s uhlovým kontaktom DHK má dva druhy, jeden je rovný priemer 3057... a 3067... Séria, ďalší je vonkajší priemer oblúkovej plochy 3058... A 3068... Séria, 3057... A 3058... Dizajn interiéru série je rovnaký ako u dvojradových guľkových ložísk s kosouhlým stykom série 32...; 3067... a 3068... Vnútorný dizajn série je rovnaký ako u 33... série dvojradových guľkových ložísk s kosouhlým stykom.

Kontaktný uhol dvojradového valčeka s uhlovým stykom guľôčkových ložísk DHK je 25° a polomer vonkajšieho priemeru valca s kruhovým oblúkom je R=400 mm.

Väčšina týchto ložísk sú prachotesné kryty na oboch stranách (prípona.2z) a kontaktné tesniace krúžky na oboch stranách (prípona.2RSR).
Dvojradový guľôčkový valček s uhlovým stykom DHK je vyrobený z plastovej klietky.

Dvojradový guľový valec s uhlovým kontaktom DHK používa bežnú toleranciu, pre vonkajší priemer kruhového povrchu je tolerancia priemeru valca dvojnásobkom štandardnej hodnoty.

Tolerancie pre dvojradové guľkové ložiská s kosouhlým stykom DHK (okrem kuželíkových ložísk)

Všetky rozmery sú uvedené v (mm):

Tolerancie v (um):

Vnútorný krúžok

PN/(normálne)

Nominálny Priemer otvoru		Odchýlka dmp	Variácia Vdp séria			Variácia Vdmp	Kužeľový otvor 1:12 Odchýlka/ Variácia
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0-100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0 - 160
1600 2000		0 - 200

Vnútorný krúžok

PN/(normálne)

Nominálny Vonkajší priemer		Odchýlka	Variácia Vdp séria			Utesnené ložisko	Variácia	Radiálne minúť sa
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1 000		0-100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0 - 160						190
1600 2000		0 - 200						220
2000 2500		0 -250						250

DHK Dvojradový valček s uhlovým stykom s guľôčkovým ložiskom so spoločnou vôľou (CN)

DHK môže na požiadanie poskytnúť aj iné voľné skupiny valcov.

Axiálne skupiny s vnútornou vôľou dvojradových guľkových ložísk s kosouhlým stykom DHK

Priemer otvoru (mm)		C2 (um)	CN(um)	C3 (um)		C4 (um)
＞	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

Model		Rozmery						Hodnotenia rýchlosti [ot./min]	Menovité zaťaženie				Maximálne povolené zaťaženie		Hmotnosť
Model		Rozmery						Hodnotenia rýchlosti [ot./min]	Pri práci s ložiskami		Pri práci s valčekmi		Maximálne povolené zaťaženie
Vonkajší priemer valca	Sférický vonkajší priemer	D	d	B	R	r1,r2 min		min -1	Dynamické zaťaženie	Statické zaťaženie	Dynamické zaťaženie	Statické zaťaženie	Dynamické zaťaženie	Statické zaťaženie
305700,2Z	305800,2Z	32	10	14	400	0.6	32	13000	7.8	4.5	7.4	4.1	9	12.9	0.062
305700,2RSR	305800,2RSR	32	10	14	400	0.6	32	8500	7.8	4.5	7.4	4.1	9	12.9	0.062
305701,2Z	305801.2Z	35	12	15.9	400	0.6	35	11000	10.6	5.9	10	5.2	8.3	12	0.078
305701.2RSR	305801.2RSR	35	12	15.9	400	0.6	35	7300	10.6	5.9	10	5.2	8.3	12	0.078
305702.2Z	305802.2Z	40	15	15.9	400	0.6	40	10000	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305702.2RSR	305802.2RSR	40	15	15.9	400	0.6	40	6500	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305703.2Z	305803.2Z	47	17	17.5	400	0.6	47	9000	14.6	9	13.8	8.3	19.3	27.5	0.16
305703.2RSR	305803.2RSR	47	17	17.5	400	0.6	47	6000	14.6	9	13.8	8.3	19.3	27.5	0.16
306702.2Z	306802.2Z	47	15	19	400	1.0	47	10000	17.7	10.3	14.6	9.2	12.5	18.4	0.15
306702.2RSR	306802.2RSR	47	15	19	400	1.0	47	6500	17.7	10.3	14.6	9.2	12.5	18.4	0.15
305704.2Z	305804.2Z	52	20	20.6	400	1	52	8000	19.5	12.5	18.2	11	17	18.4	0.15
305704.2RSR	305804.2RSR	52	20	20.6	400	1	52	5300	19.5	12.5	18.2	11	17	18.4	0.15
306703.2Z	306803.2Z	52	17	22.2	400	1.0	52	9500	21.1	12.5	17.2	11	15.5	22.2	0.2
306703.2RSR	306803.2RSR	52	17	22.2	400	1.0	52	6300	21.1	12.5	17.2	11	15.5	22.2	0.2
305705,2Z	305805,2Z	62	25	20.6	400	1	62	7000	21.2	14.6	19.9	13.4	30.5	44	0.32
305705.2RSR	305805.2RSR	62	25	20.6	400	1	62	4500	21.2	14.6	19.9	13.4	30.5	44	0.32
306704.2Z	306804.2Z	62	20	22.2	400	1.1	62	9000	24.5	15.8	21.1	14.5	27	29	0.34
306704.2RSR	306804.2RSR	62	20	22.2	400	1.1	62	6000	24.5	15.8	21.1	14.5	27	29	0.34
305706,2Z	305806,2Z	72	30	23.8	400	1	72	6000	29.6	21.2	27.6	18.6	34	49	0.49
305706.2RSR	305806.2RSR	72	30	23.8	400	1	72	4000	29.6	21.2	27.6	18.6	34	49	0.49
306705,2Z	306805,2Z	72	25	25.4	400	1.1	72	7900	32.5	21.6	27.5	19.5	34.5	39	0.5
306705.2RSR	306805.2RSR	72	25	25.4	400	1.1	72	5200	32.5	21.6	27.5	19.5	34.5	39	0.5
305707,2Z	305807,2Z	80	35	27	400	1.1	80	5300	39	28.5	35.1	24	31	44	0.65
305707.2RSR	305807.2RSR	80	35	27	400	1.1	80	3500	39	28.5	35.1	24	31	44	0.65
306706,2Z	306806.2Z	80	30	30.2	400	1.1	80	6200	45.5	31.5	36.5	26.5	43.5	53	0.67
306706.2RSR	306806.2RSR	80	30	30.2	400	1.1	80	4100	45.5	31.5	36.5	26.5	43.5	53	0.67
305708,2Z	305808,2Z	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
305708.2RSR	305808.2RSR	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
306707,2Z	306807.2Z	90	35	34.9	400	1.5	90	5100	56	39.5	44.5	33	39.5	66	0.95
306707.2RSR	306807.2RSR	90	35	34.9	400	1.5	90	2400	56	39.5	44.5	33	39.5	66	0.95
306708,2Z	306808,2Z	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
306708.2RSR	306808.2RSR	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2

Ningbo DHK Precision Bearing Co., Ltd.

0+

Dlhoročné pracovné skúsenosti

0+

Zákaznícky servis

0+

Patentovaná technológia

CERTIFIKÁT

DHK prešiel certifikáciou systému kvality IATF16949 a certifikáciou systému environmentálneho manažérstva ISO14001 ； a DHK je národný high-tech podnik.

Najnovšie správy

Ako fungujú axiálne súdkové ložiská v náročných aplikáciách s vysokým axiálnym zaťažením?

2024-12-02 Správy z priemyslu

Axiálne súdkové ložiská sú špeciálne navrhnuté tak, aby zvládali značné axiálne zaťaženie, čo z nich robí preferované riešenie v náročných priemyselných aplikáciách, kde prevládajú axiálne si...

VIAC

Ako zvládajú štvorradové valčekové ložiská súčasne radiálne aj axiálne zaťaženie?

2024-11-25 Správy z priemyslu

Kľúčovou vlastnosťou Štvorradové valčekové ložiská čo im umožňuje zvládať radiálne aj axiálne zaťaženie, je ich usporiadanie v štyroch radoch valcových valcov. V týchto ložiskách sú valčeky ...

VIAC

Aké sú kľúčové výhody používania štvorradových valčekových ložísk v aplikáciách s vysokým zaťažením?

2024-11-18 Správy z priemyslu

Štvorradové valčekové ložiská sú špeciálne navrhnuté tak, aby zvládali súčasne veľké radiálne aj axiálne zaťaženia, vďaka čomu sú ideálne pre aplikácie s vysokým zaťažením. Jedinečná konfigur...

VIAC

V akých typoch strojov alebo systémov sa najčastejšie používajú párové jednoradové kuželíkové ložiská?

2024-11-11 Správy z priemyslu

V automobilovom sektore spárované jednoradové kuželíkové ložiská sa bežne používajú v nábojoch kolies a nápravových zostavách. Tieto ložiská sú nevyhnutné na podporu radiálnych síl od hmotno...

VIAC

Ako vnútorná geometria súdkových ložísk ovplyvňuje ich nosnosť?

2024-11-04 Správy z priemyslu

Jednou z definujúcich vlastností súdkové ložiská je usporiadanie dvoch radov valčekov (typicky valcových alebo valcových valčekov), ktoré prebiehajú rovnobežne s hriadeľom. Táto konštrukcia ...

VIAC

Aké sú kľúčové výhody použitia súdkových ložísk v aplikáciách s vysokým zaťažením?

2024-10-28 Správy z priemyslu

Súdkové ložiská sú navrhnuté tak, aby súčasne znášali vysoké radiálne aj axiálne zaťaženie, vďaka čomu sú ideálne pre náročné aplikácie. Ich jedinečná vnútorná geometria, ktorá zahŕňa dva rad...

VIAC

Rozšírenie znalostí o tejto kategórii

1: Úvod do Dvojradové vačkové valčeky

V rôznych priemyselných aplikáciách, kde je nevyhnutný bezproblémový prenos radiálneho zaťaženia a zmiernenie prevádzkových problémov, sa inovácia dvojradových vačkových valčekov ukázala ako kľúčové riešenie. Tieto ložiská, označované aj ako vodiace kladky, si získali značné uznanie vďaka svojmu výraznému dizajnu, ktorý spája výhody guľkových ložísk a valčekových ložísk.

2: Konštrukcia a funkčnosť

Základná architektúra dvojradových vačkových valčekov bola starostlivo navrhnutá tak, aby obstála v náročných prevádzkových podmienkach charakterizovaných vysokým radiálnym zaťažením, nesúosovosťou a náhlym rázovým zaťažením. Tieto ložiská, ktoré pozostávajú z dvoch paralelných radov valivých telies, prevažne valcových valčekov, odvodzujú svoju silu od vonkajšieho krúžku s vyklenutým alebo valcovým vonkajším povrchom. Táto výnimočná konfigurácia im prepožičiava jedinečnú schopnosť rovnomerne rozložiť zaťaženie na valčeky, čím sa zvyšuje ich nosnosť a súčasne sa minimalizujú trecie sily.

Na uľahčenie integrácie dvojradových vačkových valčekov do rôznych zostáv strojov je ich vonkajší krúžok navrhnutý tak, aby zahŕňal závitový kolík alebo integrovaný hriadeľ. Táto dômyselná vlastnosť dáva týmto ložiskám nielen prirodzenú stabilitu, ale poskytuje aj pohodlie nastaviteľného polohovania, vďaka čomu sú obzvlášť vhodné pre aplikácie vyžadujúce presné vyrovnanie. Okrem toho bol starostlivo integrovaný dômyselný tesniaci mechanizmus, ktorý chráni pred vniknutím kontaminantov a podporuje zadržiavanie základných mazív. To posilňuje životnosť a spoľahlivosť týchto ložísk a zabezpečuje ich optimálny výkon počas ich prevádzkovej životnosti.

3: Výhody a aplikácie

Výhody Dvojradové vačkové valčeky :

Vylepšená nosnosť: Výrazná vlastnosť dvojradových vačkových valčekov spočíva v ich schopnosti znášať výrazne vyššie radiálne zaťaženie v porovnaní s ich jednoradovými náprotivkami. Táto zvýšená kapacita znášať značné zaťaženie je nevyhnutná v scenároch, kde strojové zariadenia zápasia s veľkými silami alebo dynamickými zmenami zaťaženia.

Kompenzácia nesúosovosti: Všestrannosť dvojradových vačkových valčekov sa najviac prejavuje v ich schopnosti prispôsobiť sa nesúosovosti medzi hriadeľom a montážnou konštrukciou. Táto inherentná flexibilita slúži ako životne dôležitá výhoda v aplikáciách, kde je dosiahnutie alebo zachovanie presného zarovnania vo svojej podstate náročné.

Odolnosť a životnosť: Robustná a zložito navrhnutá konštrukcia dvojradových vačkových kladiek im poskytuje bezkonkurenčnú odolnosť, a to aj v tých najnepriaznivejších prevádzkových prostrediach. Výsledkom je, že tieto ložiská nachádzajú svoje miesto v odvetviach, ako je poľnohospodárstvo, stavebníctvo, manipulácia s materiálom a automobilový priemysel, kde je vystavenie kontaminantom a drsným podmienkam všadeprítomné.

Aplikácie z Dvojradové vačkové valčeky :

Zariadenia na manipuláciu s materiálom: Všadeprítomná implementácia dvojradových vačkových valcov je viditeľná v nastaveniach manipulácie s materiálom, ktoré zahŕňajú dopravníkové systémy, vodiace valčeky a podporné mechanizmy pre vysokovýkonné zariadenia. Ich schopnosť znášať radiálne aj axiálne zaťaženie ich robí nevyhnutnými pre efektívnu prepravu a spravodlivé rozloženie zaťaženia.

Stavebné stroje: Sektor stavebných strojov, ktorý zahŕňa rýpadlá, žeriavy a zhutňovače, vo veľkej miere využíva dvojradové vačkové valce na uľahčenie rotačných a lineárnych pohybov rôznych komponentov. Ich schopnosť znášať značné zaťaženie a ich obratnosť pri vyrovnávaní nesúosovosti spoločne prispievajú k účinnosti a spoľahlivosti týchto strojov.

Tlačiarenský a baliaci priemysel: V oblasti tlače a balenia, kde sú presnosť a konzistentnosť pohybu nesporným predpokladom pre vysokokvalitné výstupy, nachádzajú dvojradové vačkové valce nenahraditeľné využitie. Ich strategická integrácia do valčekov, vodítok a podávacích systémov zaisťuje nerušený a presný prechod materiálov, čím zvyšuje celkovú kvalitu výstupu.
