Dvojradové guľkové ložiská s kosouhlým stykom

Kategórie

Dvojradové guľkové ložiská s kosouhlým stykom

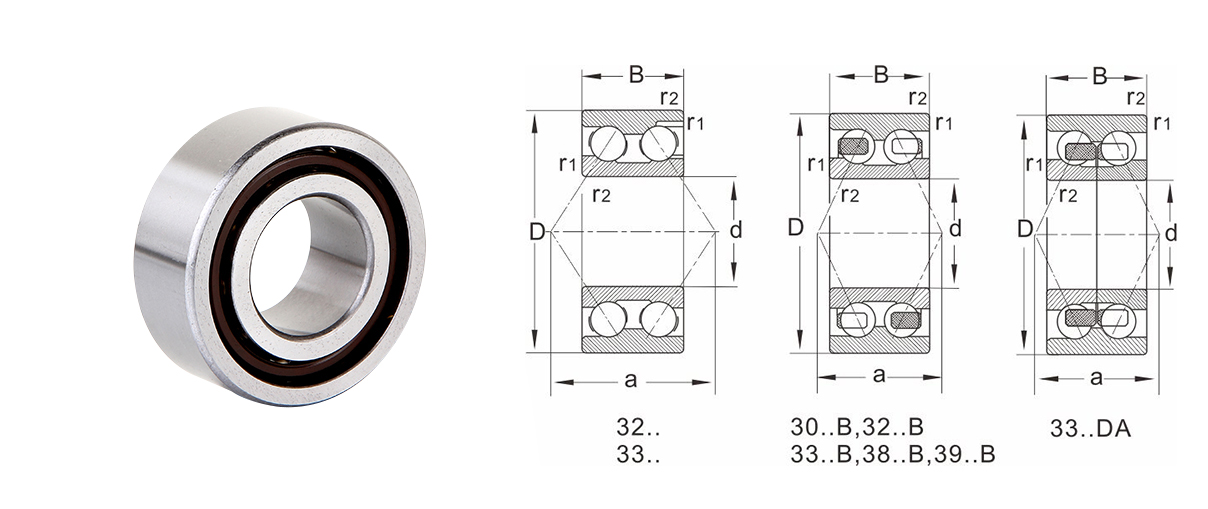

OTVORENÉ

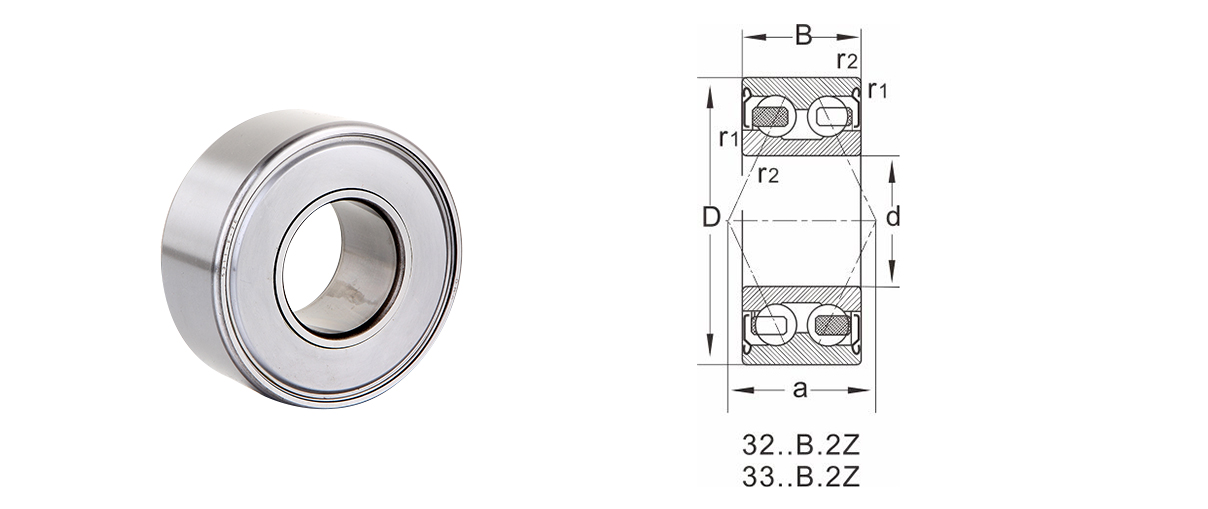

S protiprachovým krytom

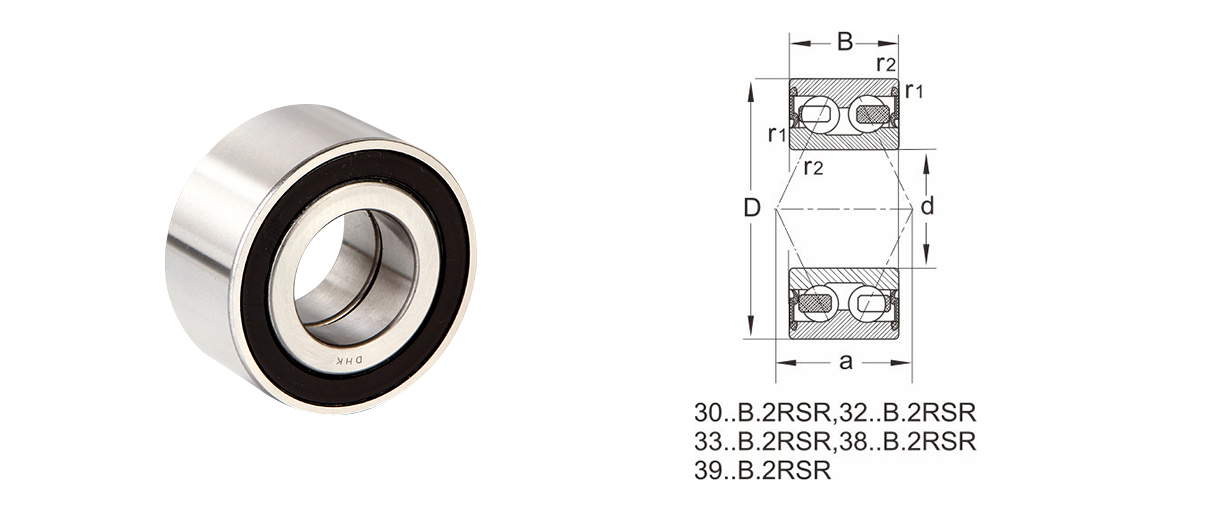

S tesniacim krúžkom

Dizajnové varianty
Klietka
Tolerancia
Vnútorná vôľa

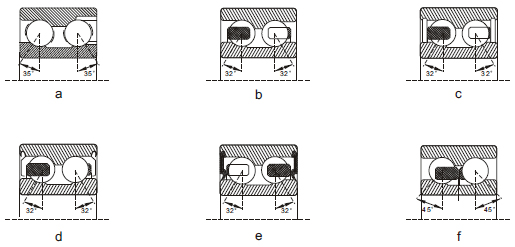

Dvojradové guľkové ložiská s kosouhlým stykom DHK majú tri základné konštrukcie:

1) Dvojradové guľkové ložiská s kosouhlým stykom typu 32 a 33 (náčrt a), majú plniacu štrbinu na jednej strane a kontaktný uhol 35 . Tieto ložiská musia byť namontované tak, aby veľká prítlačná sila pôsobila smerom k obežnej dráhe bez plniacej štrbiny.

2) Dvojradové guľkové ložisko s kosouhlým stykom typu 32B a 33B (náčrt b), toto je najnovší dizajn, bez plniacich štrbín, kontaktný uhol je 32 . tieto ložiská sú schopné rovnako dobre prenášať tlakové sily v oboch smeroch. Dvojradové guľkové ložiská DHK s kosouhlým stykom konštrukcie B sú k dispozícii s krytmi alebo tesneniami na oboch stranách (náčrt d a e). Z výrobných dôvodov môžu mať ložiská s otvoreným dizajnom vo vonkajších krúžkoch drážky, ktoré sa používajú na umiestnenie oboch štítov alebo tesnenia (náčrt c).

3) Dvojradové guľkové ložiská s kosouhlým stykom typu 33DA, s dvojpolovičným vnútorným krúžkom a kontaktným uhlom 45 , bez plniacich štrbín, vnútorné krúžky sú oddeliteľné (náčrt f ).
Dvojradové guľkové ložiská s kosouhlým stykom DHK sú vyrábané a osadené s lisovanými oceľovými klietkami (bez označenia prípony), polyamidovými klietkami (prípona TV) alebo mosadznými klietkami (prípona M).

Objasnite, prosím, toto bodové obdobie na zadanie objednávky.

Dvojradové guľkové ložiská s kosouhlým stykom DHK sa štandardne vyrábajú s normálnou toleranciou triedy (PN).

Podrobné hodnoty sú uvedené v kapitole tolerancie radiálneho ložiska na strane 8.

Tolerancie pre dvojradové guľkové ložiská s kosouhlým stykom DHK (okrem kuželíkových ložísk)

Všetky rozmery sú uvedené v (mm):

Tolerancie v (um):

Vnútorný krúžok

PN/(normálne)

Nominálny Priemer otvoru		Odchýlka dmp	Variácia Vdp séria			Variácia Vdmp	Kužeľový otvor 1:12 Odchýlka/ Variácia
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0-100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0 - 160
1600 2000		0 - 200

Vonkajší krúžok

PN/(normálne)

Nominálny Vonkajší priemer		Odchýlka	Variácia Vdp séria			Utesnené ložisko	Variácia	Radiálne minúť sa
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1 000		0-100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0 - 160						190
1600 2000		0 - 200						220
2000 2500		0 -250						250

Dvojradové guľkové ložiská s kosouhlým stykom DHK sa štandardne vyrábajú so skupinou axiálnej vôle CN (normal). Spoločnosť DHK môže na požiadanie poskytnúť ložiská s inou skupinou axiálnej vôle.

Poznámka: Aplikácia typu 33DA tam, kde je vysoké axiálne zaťaženie, tam, kde sa lisované uloženie na hriadeľ alebo dom utiahne ako iné ložiská, takže normálna axiálna vôľa tohto dizajnu by mala byť skupina C3.

Hodnoty skupín povolení sú uvedené v tabuľke nižšie.

Axiálne skupiny s vnútornou vôľou dvojradových guľkových ložísk s kosouhlým stykom DHK

Priemer otvoru (mm)		C2 (um)	CN(um)	C3 (um)		C4 (um)
<=	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

Model	Rozmery					Menovité zaťaženie	C5 (um)	Extrémna rýchlosť		Hmotnosť
Model	d	D	B	r1,r2 Min	r3,r4 min	Dynamické zaťaženie Cr	Statické zaťaženie Kor	Mazanie tukom	Olejové mazanie	Hmotnosť
3005B	25	47	16	0.6	21.2	15.2	11.0	9500	12000	0.100
3005B.2RSR	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3005B.2Z	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3006B	30	55	19	1	24.8	20.3	15.5	8000	10000	0.160
3006B.2RSR	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3006B.2Z	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3007B	35	62	20	1	27.8	24.2	20.4	6500	8500	0.240
3007B.2RSR	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3007B.2Z	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3008B	40	68	21	1	30.8	24.5	20.8	6000	7800	0.279
3008B.2RSR	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3008B.2Z	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3009B	45	75	23	1	--	39.3	36.4	5600	6200	0.364
3009B.2RSR	45	75	23	1	--	39.3	36.4	5600	--	0.364
3009B.2Z	45	75	23	1	--	39.3	36.4	5600	--	0.364
3010B	50	80	23	1	--	42.3	41.9	5300	6600	0.395
3011B	55	90	26	1	--	43.7	44.7	4800	5800	0.581
3011B.2RSR	55	90	26	1	--	43.7	44.7	4800	--	0.581
3011B.2Z	55	90	26	1	--	43.7	44.7	4800	--	0.581
3012B	60	95	26	1.1	--	47.2	53.4	4400	5000	0.621
3012B.2RSR	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3012B.2Z	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3013B	65	100	26	1.1	--	49.5	59.2	4000	4800	0.661
3013B.2RSR	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3013B.2Z	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3014B	70	110	30	1.1	--	54.2	58.9	3600	4400	0.950
3014B.2RSR	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3014B.2Z	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3015B	75	115	30	1.1	--	57.7	66.5	3400	4000	1.003
3015B.2RSR	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3015B.2Z	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3016B	80	125	34	1.1	--	63.5	67.8	3100	3800	1.380
3016B.2RSR	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3016B.2Z	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3017B	85	130	34	1.1	--	68.3	77.5	2900	3600	1.447
3017B.2RSR	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3017B.2Z	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3018B	90	140	37	1.5	--	69.8	77.3	2700	3300	1.872
3018B.2RSR	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3018B.2Z	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3019B	95	145	37	1.5	--	72.4	82.9	2600	3100	1.954
3019B.2RSR	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3019B.2Z	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3020B	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
3020B.2RSR	100	150	37	1.5	--	74.7	88.2	2500	2800	2.040
3020B.2Z	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
